一、概述

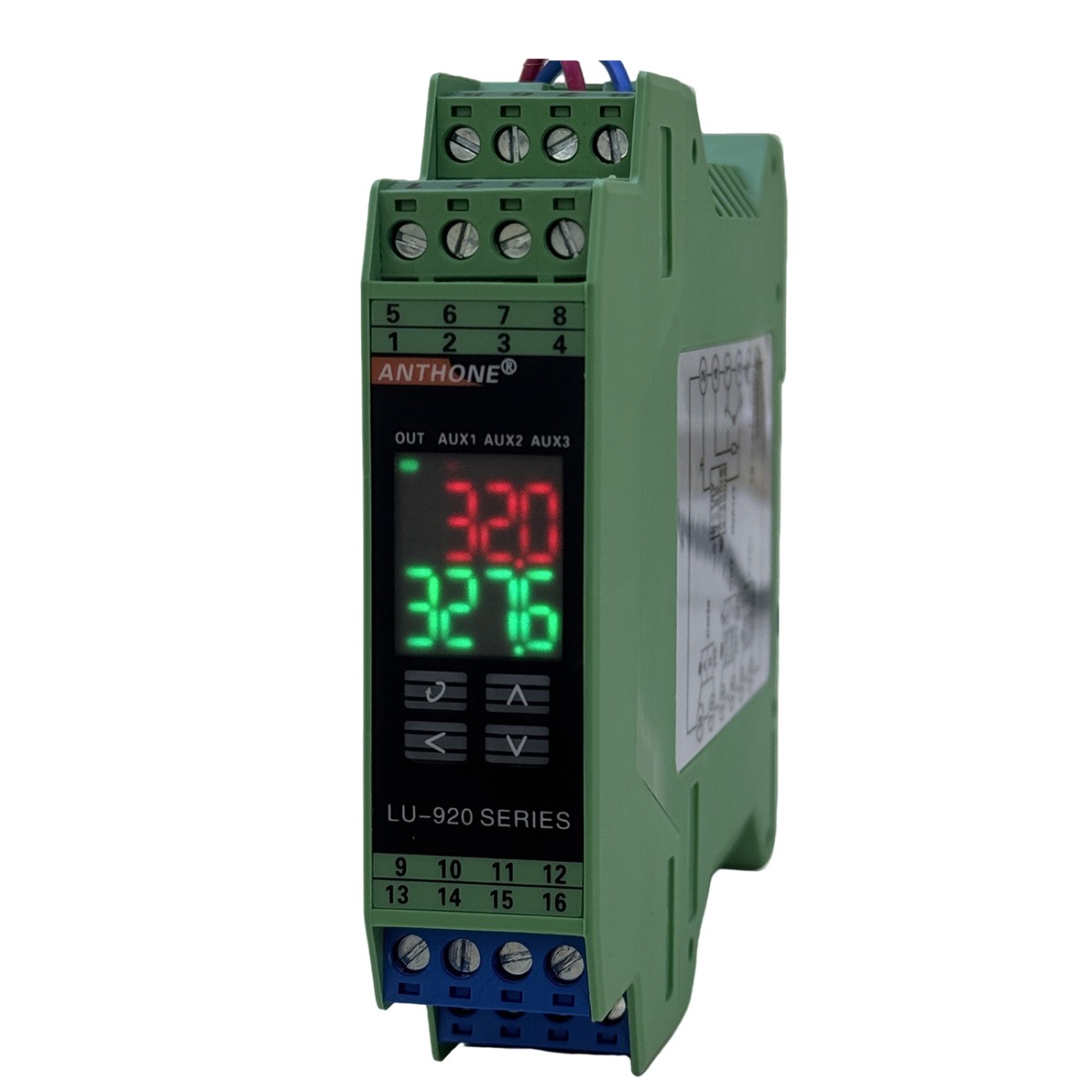

LU-GCL11 一入一出带报警智能变送器是一种采用全新设计理念的高性能、高可靠性智能型工业调节仪。广泛应用于化工、陶瓷、冶金、石化、热处理等行业的温度、流量、压力、液位等自动控制系统。

主要特点:

采用先进的 ARM 处理器，处理速度快，接口部件简单，可靠性稳定性强。

包含了各种常用分度号的热电偶、热电阻、标准电压、标准电流等信号，快速准确的非线性正算法，保证了数字化采样的精度。

具有标准模拟量变送输出功能，变送类型、变送范围自由配置。

双排 4 位数码管显示，人机交互操作，简单易用，可自由切换输入信号类型。

抗干扰性能强，通过工业三级电磁兼容测试要求。

二、主要技术指标

输入规格及量程范围:

热电偶：S (-50-1768)、R (-50-1768)、B (250-1820)、K (-200-1372)、N (-200-1300)、E (-200-1000)、J (0-1200)、T (-200-400)

热电阻：PT100 (-200-800)、Cu50 (-50-150)、Cu100 (-50-150)

标准毫伏信号：自定义 0-100mV

标准电阻信号：自定义 0-500 欧姆

标准电压信号：0-10V、0-5V、1-5V、自定义 0-10V

标准电流信号：4-20mA、0-10mA、自定义 0-20mA

测量精度：0.2 级 (0.2% FS±1 个字)

冷端补偿:±1°C

采样分辨率：1°C 或 0.1°C

采样周期：0.5 秒

断偶断阻超量程检测，显示 5b

输出方式:

0-10mA 电流输出 (负载能力 < 1000 欧)

4-20mA 电流输出 (负载能力<500 欧姆)

0-20mA 电流输出 (负载能力 < 500 欧姆)

其他指标:

电源电压：20-35VDC/85-265VAC

使用环境：温度 - 10-+60°C，湿度 0-80RH%

整机功耗：小于 3W
