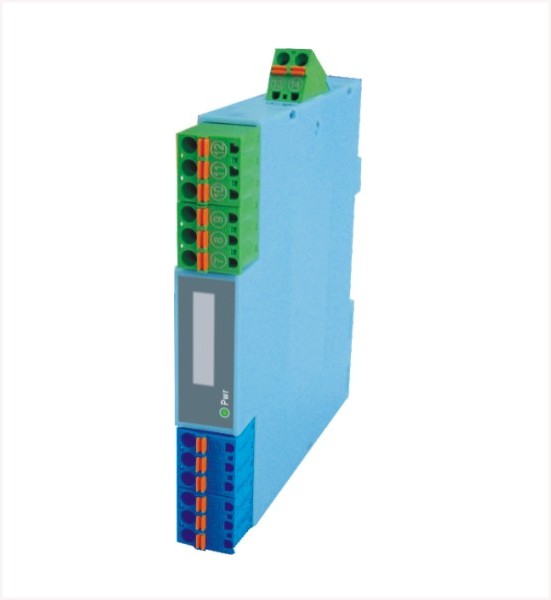

LU-BK22安全栅将安全区的电源通过开关、晶体管或逻辑电平信号输入来控制危险区的现场设备，适合用于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。

一、概述

LU-BK22安全栅将安全区的电源通过开关、晶体管或逻辑电平信号输入来控制危险区的现场设备，适合用于驱动电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。

采用独立的直流电源供电，供电电源-输入-输出之间隔离。

带输出信号高低电平状态指示灯

整机体积小、重量轻、可高密度安装

二、技术指标

输入参数（安全区信号）

输入类型

A. 选择干接点开关：输入电流 ≤3mA / 24V； 开关延时 ≤2s

B. 选择电平信号：高电平 4～24V；低电平 ≤1V

C. 选择晶体管：电气容量 30VDC，100mA

输出参数（危险区信号）

输出信号： 逻辑电压信号

输出等效电路（图一）：

输出特性曲线（图二）：

小输出电压：45mA时，12V

大输出电压：24V

大输出电流：45mA

输入输出特性

正常相位（*注明: 括符内描述为反向相位）

A. 选择干接点开关：如果输入开关闭合，则输出导通，输出指示黄色灯亮

B. 选择电平信号：如果输入高电平 4～24V，则输出导通，输出指示黄色灯亮。

C. 选择晶体管：如果输入的晶体管导通，则输出导通，输出指示黄色灯亮。

反相时，则不导通，输出指示黄色灯灭）

A. 如果输入开关断开， 则输出不导通，输出指示黄色灯不亮

B. 如果输入低电平 <1V， 则输出不导通，输出指示黄色灯不亮。

C. 如果输入的晶体管不导通， 则输出不导通，输出指示黄色灯不亮。

（反相时，则导通，输出指示黄色灯亮）

注明：若需要反向相位, 需通过该产品内部的微型开关设置,用户订货时注明。

本质安全参数

防爆标志： [Exia] ⅡC

高允许电压Um：250V

高开路电压Uo：25V

大短路电流Io：147mA

大外部电感Lo：1.4mH

大外部电容Co：0.08μF

环境参数

供 电 电 源：DC24V±10%

电源显示灯：绿色LED 、电源供电时亮灯

电流消耗（24VDC供电时）：双通道 <� 110mA （输出电流 45mA 时）

工作温度： 0～ +50 ℃

存储温度：-20～ +60℃

相对湿度： 0 ～ 95%RH （无冷凝）

综合技术参数

标准精度：±0.1%

温度漂移：±0.015%/℃

响应时间：≤10mS

绝缘电阻：输入-输出-电源间2.5KV，1min，50HZ

隔离强度：输入-输出-电源间≥100MΩ/500VDC

上电稳定时间：≤3s
