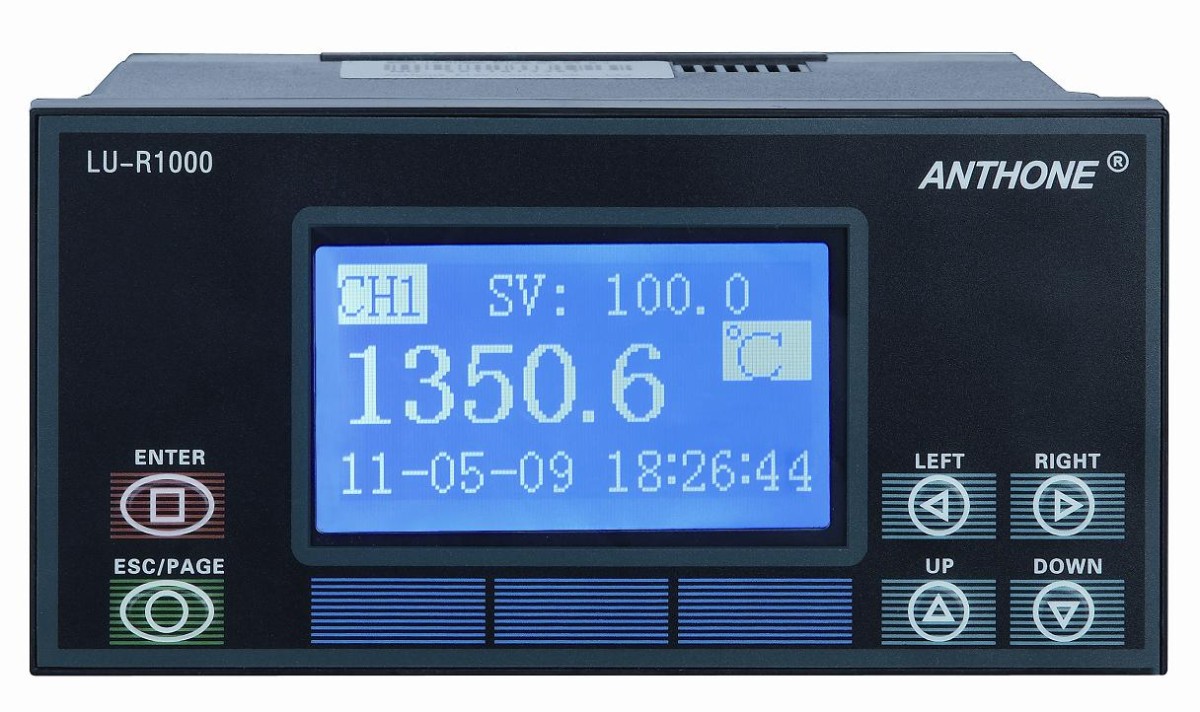

LU-C1000单色液晶显示过程控制无纸记录仪，集记录与控制于一身

LU-C1000单色液晶显示过程控制无纸记录仪，集记录与控制于一身，具有全切换**输入：流量、热电偶、热电阻、标准电压和标准电流信号；输出方式有PID控制、位式控制、自整定控制和手动控制等。可以接入多达2路PID控制、2路流量或4路信号输入，每个控制板有独立的信号输入、主输出和报警输出，输入与输出完全隔离。可编程PID控制，程序控制曲线多可达100段。可提供馈电输出。采用模块化设计，组配更加灵活，不同采集板可以同时使用；电源与采集板分层设计，输入与输出之间的电气完全隔离，大大提高仪表的可靠性。具有灵活的数据存储模式；记录的存储空间动态可调，采用USB接口技术，可直接将数据转存到U盘，使记录时间更长。可直接连接微型打印机，打印用户指定时间的数据及曲线；通过RS232通讯接口与便携计算机，掌上电脑(PDA)连接，直接上传仪表的实时/历史数据，可通过上位机数据管理软件或U盘工具软件，对数据进行分析、存档、打印等处理；也可通过RS485通讯接口，与组态王、MCGS等专业组态软件组成实时监控系统连接。

具有强大显示功能：特大数字显示、高精度棒图显示、实时趋势曲线显示、历史曲线追忆、报警查询、报警状态显示等，曲线豆面均有缩放功能、并提供智能化历史趋势全自动回放功能，具有时间与幅度缩放功能、查找报警点极为方便，同时提供定位回放功能，直接查询某年、月、日、时、分、秒的数据，方便快捷；具有流量积累功能，可查寻任意时段的流量累积值。

同时具有中英双语显示界面。

显示：128×64 单色液晶显示器

基本误差：±（0.2%F.S±1）个字

输入规格：

标准电压：0-5V、1-5V

标准电流：0-10mA、4-20mA

热电偶：K、S、B、T、E、J 、WRe325、N

热电阻：Pt100、Cu50、Cu100

特殊输入：R、WRe526、mV信号、其它

输出规格：

开关量输出 继电器触点输出(阻性250VAC/0.8A或250VAC/3A)

线性电流输出 0-10mA、4-20mA、0-20mA（软件自由设定）

线性电压输出 0-5V、1-5V、0-10V（订货时注明）

可控硅过零触发

固态继电器触发（12V/50mA）

馈电输出 DC12V/50mA

DC24V/50mA

DC5V/50mA

变送输出 4-20 mA（负载<650Ω）、1-5V

0-10 mA（负载<1000Ω）、0-5V

通讯接口 RS232或RS485

存储介质 U盘/2G

五至一百段控制曲线

记录时间：4笔记录

不带U盘 5.8天/4笔（记录间隔1秒）-- 15年/笔（记录间隔4分钟）

带U盘/2G 2G/4×[5.8天/4笔（记录间隔1秒）-- 15年/笔（记录间隔4分钟）]

数据记录间隔可设置范围：1秒到4分钟、4笔记录的间隔可以设置不同。

存储时间：T＝存储容量/各打开通道的记录间隔的导数之和；当存储数据为空时，存储容量即总存储数为4000×504.

如当存储数据为空时，打开通道为1、2、3、4通道，各通道记录间隔分别为1秒，5秒，10秒，20秒。

则T＝4000×504/（1/1+1/5+1/10+1/20）＝1493333秒＝414.8小时＝17.28天

断电保护时间：用FLASH MEMORY保存设置参数和历史数据，断电后数据可**保存，采用硬件时钟，掉电后也能准确运行。

电源：开关电源85VAC-264VAC、50Hz±1%、功耗8W

环境温度：0-45°C

环境湿度：0-85% RH
