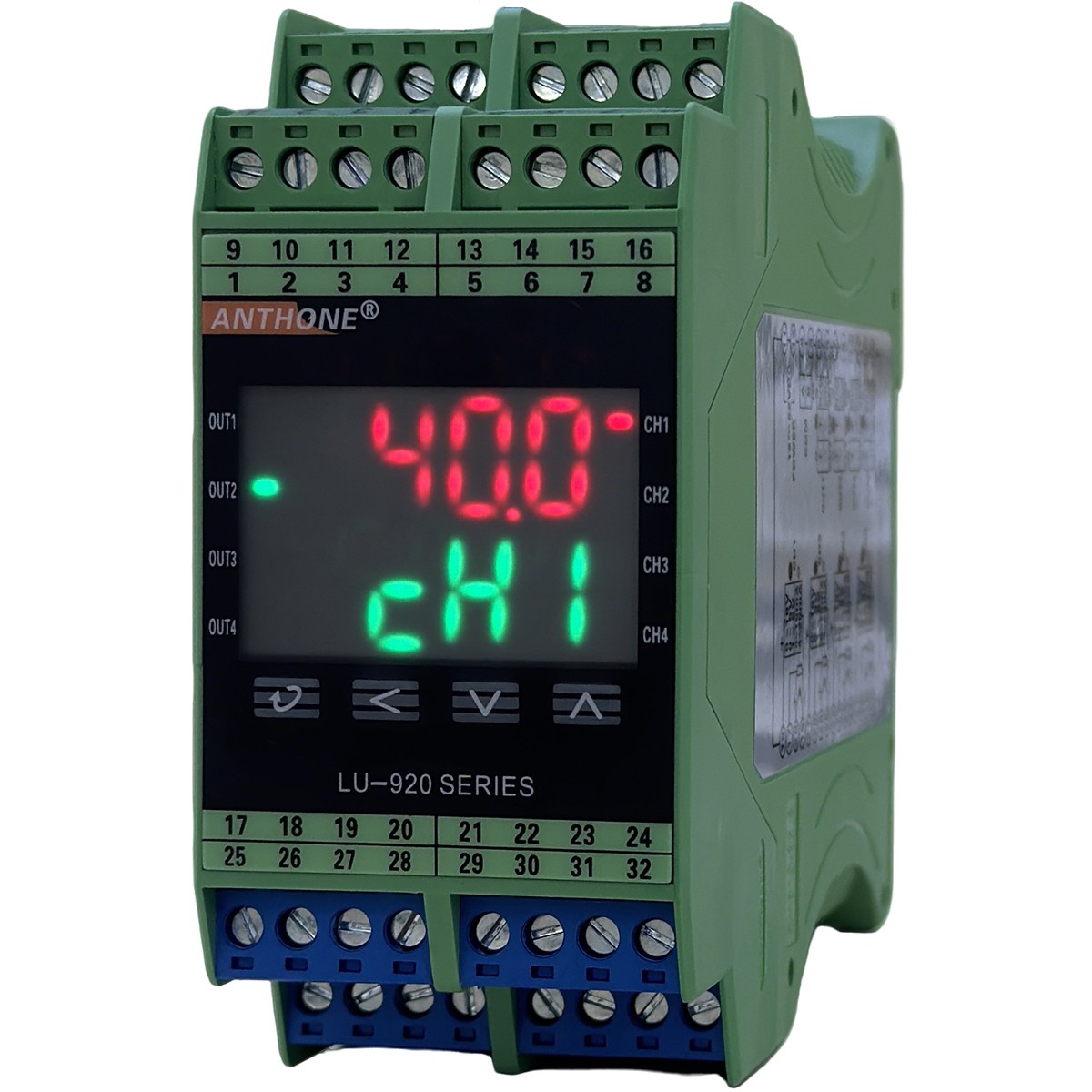

LU-962M04(02)Y四路(两路)程序调节模块

一、产品概述

LU-962M04Y/LU-962M02Y 是四路/两路高性能智能工业调节仪表，专为半导体、光伏、轻工机械、烘箱、试验设备等的温度、流量、压力、液位调节控制设计，广泛应用于化工、陶瓷、冶金等行业，核心为四路程序控制，兼具高可靠性、强抗干扰性。

核心特点

搭载ARM 处理器，处理速度快，接口简单，抗干扰通过工业三级以上电磁兼容测试；

支持热电偶、热电阻、标准电压 / 电流等全类型输入信号，非线性校正算法保证采样精度；

控制方式含位式、手动、带自整定的PID 人工智能调节（模糊 + 传统 PID 结合），适配大纯滞后对象，自整定功能简化调试；

四路程序控制 3 种配合方式：独立控制、共用**路程序独立控制、跟随**路设定值控制；

每路可设64 段程序控制曲线，支持跳转、循环、暂停（HoLd）、停止（Stop），各段可独立输出限幅；

4 组报警寄存器自由组合，支持事件输出；标配RS485 通讯，兼容标准 MODBUS-RTU 协议；

双排 4 位数码管显示，人机交互简单，即插即用模块化结构，输出规格丰富。

二、主要技术指标

1. 输入规格（量程 / 类型）

热电偶：S/R(-50～1768℃)、B(250～1820℃)、K(-200～1372℃)、N(-200～1300℃)、E(-200～1000℃)、J(-200～1200℃)、T(-200～400℃)；

热电阻：PT100(-200～800℃)、Cu50/Cu100(-50～150℃)；

标准信号：自定义 0～100mV 毫伏、0～500Ω 电阻；0～10V/0～5V/1～5V 电压；4～20mA/0～10mA / 自定义 0～20mA 电流。

2. 测量与采样

测量精度：0.2 级（±0.2% FS±1 个字），冷端补偿 ±1℃；

采样分辨率：1℃/0.1℃可选，采样周期0.5 秒；

断偶 / 断阻 / 超量程检测，屏幕显示Sb。

3. 控制与输出

控制方式：位式控制、手动控制、带自整定功能的 PID 人工智能调节；

输出方式：SSR 固态继电器触发 (15VDC/30mA)、RELA 继电器常开 (250VAC/0.8A)、0～10mA/4～20mA 电流、0～20mA 自定义电流、限幅继电器 / 固态继电器（软件设限幅阀值）；

输出要求：除馈电 V6/V7 外，4 路输出需为相同类型。

4. 报警、电源与环境

报警：4 组寄存器，10 种报警方式（单边 / 双边回差、正 / 负偏差、故障、事件输出等）；

电源：18～52VDC，整机功耗 **＜4W**；

使用环境：温度 - 10～+60℃，湿度 0～80RH%。
