一、概述

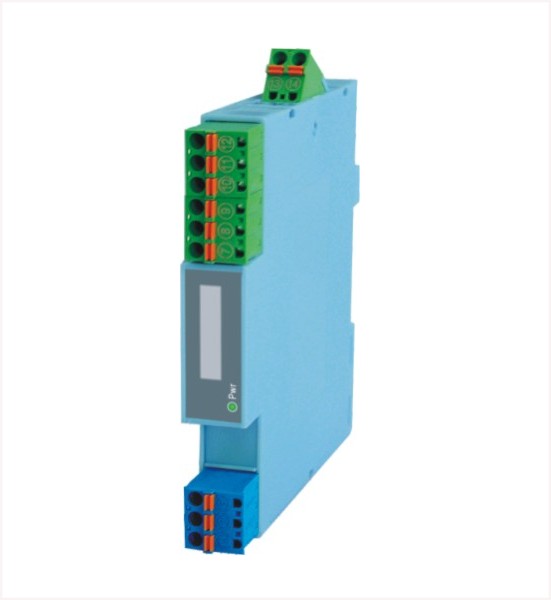

● LU-A12对现场变送器配电，并且限制危险能量从本安端子窜入到危险场所，并将直流信号转换成两路互相隔离的标准过程信号。

● 可连接二/三线制变送器。

● 采用独立电源供电，供电电源—输入—输出之间隔离。

二、技术参数

●输入参数（危险区信号）

输入电流时 输入范围：4～20mA、0～20mA、0～10mA

配电电压：≥16VDC

输入电阻：内置输入电阻器50Ω

输入电压时 输入范围：1～5V、0～5V、0～10V

输入阻抗：≥500KΩ

输入热电偶（毫伏信号），输入范围：

小毫伏量程：3mV

输入热电阻，输入范围：

允许导线电阻 ： ≤5Ω（三线相同）

●输出参数（安全区信号）

输出电流时 输出范围：4～20mA、0～20mA、0～10mA

允许负载：≤350Ω

输出电压时 输出范围：1～5V、0～5V、0～10V

输出阻抗：≤500Ω

●本质安全参数

线性电流/电压 热电偶/热电阻

防爆标志： [Exia] ⅡC 防爆标志： [Exia] ⅡC

高允许电压Um：250V 高允许电压Um：250V

高输出电压Uo：28V 高输出电压Uo：12V

大输出电流Io：93mA 大输出电流Io：24mA

● 环境参数

供 电 电 源：20-30VDC

纹波系数10%P-P 以下约1W

电源显示灯：绿色LED 、电源供电时亮灯

使用温度范围：-20～ +60℃

使用湿度范围：0 ～ 95%RH （无冷凝）

● 综合技术参数

标准精度：±0.1%

温度漂移：±0.015%/℃

响应时间：≤10mS

绝缘电阻：输入-输出-电源间2.5KV，1min，50HZ

隔离强度：输入-输出-电源间≥100MΩ/500VDC

负载电阻变化的影响：±0.1%/250Ω（电流输出时）

±0.1%（电压输出时）

上电稳定时间：≤3s
