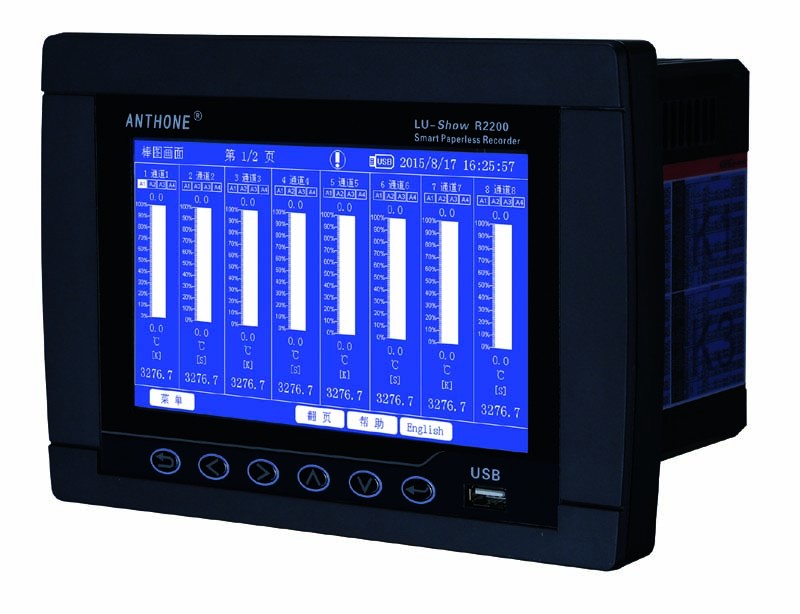

LU-show R/C2200智能触摸屏无纸记录仪，具有开机视频秀、开机图片秀、工艺流程秀、“帮助”秀、滑屏动感操作、截屏打印、板卡式模块化结构、模糊PID控制、可编程报警输出、比较高等级抗群脉冲干扰、通道扩展功能等优点。

一、产品特点

①触摸、滑屏动感操作

参照智能手机的滑屏操作方式，给你不一样的感受

②开机图片秀

开机轮播八张图片，你可以拍摄照片copy到LU-show，LU-show可为你秀出来。

③工艺流程图秀

你可以编辑一张个性化的工艺流程图或拍摄一张实物照片作为显示背景。

④“帮助”秀

在PC上编辑好设备操作说明及问题解答等资料copy到LU-show，LU-show自动生成“帮助”文件，

⑤开机视频秀

开机播放你的企业视频、产品视频、广告视频，动态展示你的企业风采。

二、概况

LU-show系列智能无纸记录仪集记录与控制于一身，具有全切换**输入：热电偶、热电阻、标准电压和标准电流等信号；输出控制方式有PID控制、位式控制、自整定控制和手动控制等。

R/C2200可以接入1至16路PID控制或1至32路信号输入，每个控制板有独立的信号输入、主输出和报警输出，输入与输出完全隔离。可编程PID控制，程序控制曲线多可达100段。可提供馈电输出。

具有灵活的数据存储模式：记录仪内置512MB的存储空间，每一通道都有独立可调的记录间隔（1-3600秒）；用户可根据需要选择通道和记录间隔进行数据存储。大容量FLASH闪存芯片存储历史数据，掉电保存，内部存储时间可达95.5天至941年。采 用USB接口技术，可直接将数据转存到U盘，使记录时间更长。

具有方便的数据处理方式：可以直接截屏后copy到PC上打印，打印用户指定时间的数据及曲线；通讯方式采用智能选择方式，无须打开机壳就可设置为RS232 MODBUS RTU、RS485 MODBUS RTU或LAN MODBUS TCP；通过RS232通讯接口与便携计算机、掌上电脑（PAD）连接，直接上传仪表的实时/历史数据，可通过上位机数据管理软件或U盘工具软件，对数据进行分析、存档、打印等处理；也可通过RS485或LAN(以太网)通讯接口，与组态王、MCGS等专业组态实时监控系统。

具有强大的显示功能：总貌画面显示、特大画面显示、棒图画面显示、实时曲线显示、控制过程画面显示、历史曲线画面显示、报警画面显示、系统组态画面显示、通道组态画面显示、打印设置画面显示等，曲线画面均有缩放功能，并提供智能化历史趋势全自动回放功能，具有时间和幅度缩放功能，查找报警点极为方便，同时提供定位查寻功能，可直接查询某年、月、日、时、分、秒的数据，方便快捷；具有位号显示功能，可对通道进行命名，并可由用户自定义。

丰富的报警输出，9种报警方式任意设置。

具有中英双语切换显示界面。

三、系统参数

1、系统工作参数

采集周期：0.5秒

基本误差：±0.2％F.S

工程量实时显示精度：±0.2％F.S

曲线显示精度：±0.2％F.S

追忆精度：±0.2％F.S

棒状图：±0.2％F.S

开关电源：85-264VAC，12W，50Hz±１Hz；或24VDC

2、测量输入信号参数

LU-R/C3200与R/C2200型过程控制无纸记录仪允许多种类型的信号直接输入，通道间全隔离，隔离电压大于400V。输入信号的种类包括：0～10mADC，4～20mADC，0～5VDC，1～5VDC，热电偶（B、E、J、K、S、T、Wre325、N），热电阻（Pt100、Cu50、Cu100）等。

各信号类型如下：

Ⅱ型： 0～10mADC，0～5VDC；

Ⅲ型： 4～20mADC，1～5VDC；

K型热电偶： 0℃～1300℃；

S型热电偶： 0℃～1700℃；

B型热电偶： 0℃～1800℃；

T型热电偶： -200℃～400℃；

E型热电偶： -200℃～1000℃；

J型热电偶： 0℃～800℃；

Wre325型热电偶： 0℃～2300℃

N型热电偶： 0℃～1300℃

Pt100： -200℃～600℃；

Cu50： -50℃～150℃；

Cu100： -50℃～150℃；

流量信号类型：大于2V脉冲，频率0-6.5KHz，0-10mADC，4-20mADC

压力信号类型：0-10mADC，4-20mADC

输入阻抗： 电流：250Ω；

电压：650KΩ；

热电阻，要求三线电阻平衡；

引线电阻<10Ω

输入通道： 1通道～16通道，允许各通道为不同类型信号输入。

热电偶冷端补偿误差：±1℃

3、输出信号参数

输出方式：

0-10mADC电流(RL<1000Ω，可扩展至2000Ω)；

0-20mADC电流(RL<500Ω，可扩展至1000Ω )；

0-22mADC自定义电流(软件自由设定)；

固态继电器触发（12V/50mADC）；

继电器开关量；

可控硅过零触发输出(单相、三相)；

24V配电：电流<200mADC。

4、历史数据存储

记录数据的存储空间是动态可调的，每一路都有单独可调的记录间隔，每一路都可单独打开或关闭。打开的通道数越少，记录间隔越长，则记录的历史数据越长，反之越短。记录通道历史数据的内部FLASH存储空间是512M，记录数据保存时间的长短由打开通道数和已经打开的通道的记录间隔决定，可记录95天到941年。
